精密量具-V型架 划线定位巧测量

时间：2016-11-13 23:51:25　作者：admin　点击： 次





 对于精密量具你了解多少？比如做工繁琐，要求严苛的V型架。

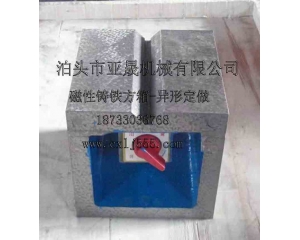

  V型架适用于精密轴类零部件的检测，划线，定位等用途。是平台测量中的重要辅助工具。其材质：铸铁材质或大理石材质，还有钢制的。
  V型架精度分为1级、2级、3级。
  V型架主要用来安放轴，套筒，圆盘等圆形工件，以便找中心线与划出中心线。一般V型架都是一副两块，两块的平面与V型槽都是在一次安装中磨出的。精密V型架的尺寸相互表面间的平行度，垂直度误差在0.01毫米之内，V型槽的中心线必需在V型架的对称平面内并与底面平行，同心度，平行度的误差也在0.01毫米之内，V型槽半角误差在±30~±1范围内。精密V型架也可做划线，带有夹持弓架的V型架，可以把圆柱形工件牢固的夹持在V型架上，翻转到各个位置划线
  对于V型架这种高精度高密度的量具，四个面既要保持垂直；各V型槽也要保证在90度以及和底面的平行。这也相当考验刮研工作者耐心及工作能力。
