铸铁检验方箱是铸铁方筒吗它们的区是什么

时间：2012-01-18 13:10:38　作者：admin　点击： 次

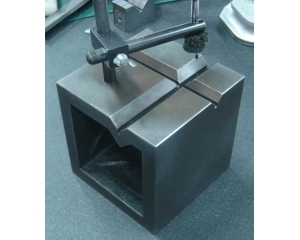

                   铸铁检验方箱

铸铁方箱的材质：采用优质灰铸铁HT200-250，按JB/T3411.56-99标准制造。铸铁检验方箱经过两次人工退火处理，完全去除内应力，铸件结构稳定，不易变形。对于边长为315mm及以下的方箱，检定时在方箱被检面的两端各放置1mm的量块，把刀口形直尺放在量块工作面上，然后在其各被检点处用量块试塞，当量块组刚刚塞入时的尺寸与两端量块尺寸之差为该被检点对两端之间的偏差。这一检定还应在方箱工作面的纵向、横向和对角线方向的几个截面上进行。
铸铁方箱用途：
主要用于零部件的平行度、垂直度等的检验和划线。方箱是用铸铁或钢材制成的具体6个工作面的空腔正方体，其中一个工作面上有V型槽。铸铁方箱要求：方箱各工作面不能有锈迹、划痕、裂纹、凹陷以及影响计量性能的其他缺陷。非工作面应清砂涂漆，棱边倒角。在测得的各个位置的直线中误差方向一致时取其最大值，当误差方向不一致时取其最大正差与最大负差绝对值之和，为该受检面平面的平面度。在方箱内壁应有标牌，并标有规格尺寸，级别出厂编号、制造厂名称。作为工业生产车间里钳工做立体划线的工具；也可以检测机械零件的平行度和垂直度；也可做工作台使用。上面带有支架，用于检验或划精密工件的任意角度线。适用于测量和刻标记的固定器。
铸铁方箱精度：
对于刮制方箱除检定平面度外，还要用涂色法检定接触斑点。在边长为25mm任意正方形内斑点数为：1级、2级不少于25点；3级不少于20点。

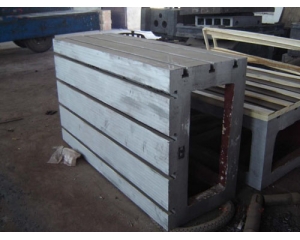

铸铁方筒
铸铁方筒：按JB/T34.56-99标准制造，材料HT200,用于零部件平行度、垂直度的检验和划线。 铸铁方筒规格：规格齐全，也可按客户要求按图纸制作。 包装说明：木制包装
铸铁方筒的用途：作为工业生产车间里钳工做立体划线的工具；也可以检测机械零件的平行度和垂直度；也可做工作台使用。上面带有支架，用于检验或划精密工件的任意角度线。适用于测量和刻标记的固定器。
铸铁方筒技术要求：工作面不能有严重影响外观和使用性能的砂孔、气孔、裂纹、夹渣、缩松、划痕、碰伤、锈点等缺陷，否则会使测量不准确。
铸铁方筒平面度的检定方法：对于边长为300mm及以下的方箱，检定时在方箱被检面的两端各放置1mm的量块，把刀口尺放在量块工作面上，然后在其各被检点处用量块试塞，当量块组刚刚塞入时的尺寸与两端量块尺寸之差为该被检点对两端之间的偏差。这一检定还应在方箱工作面的纵向、横向和对角线方向的几个截面上进行。在测得的各个位置的直线中误差方向一致时取其最大值，当误差方向不一致时取其最大正差与最大负差绝对值之和，为该受检面平面的平面度。
