亚晟机械直角靠板作用及技术参数

时间：2011-12-11 06:06:26　作者：admin　点击： 次

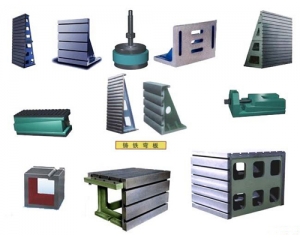

铸铁直角弯板
铸铁直角弯板
直角靠板用于检验工件的90°角，维修设备时检验零部件相关表面的相互垂直度，还常用于钳工划线。并可常用于检验、安装、机床机械的垂直面检查，并能在铸铁平台
上检查工件的垂直度。直角靠板具体技术参数：

按GB6092 - 85标准制造，材料HT200，工作面采用刮研工艺，用于零部件的检测和机械加工中的装夹。

规格
mm

测量面对基面的垂直度

测量面平面度或直线度

基面平面度或直线度

精度等级μm

1

2

3

1

2

3

1

2

3

200×200

8

16

30

4

8

16

6

12

24

300×200

10

20

40

5

10

20

8

16

30

300×300

10

20

40

5

10

20

8

16

30

400×300

12

24

45

6

12

24

10

20

40

400×400

12

24

45

6

12

24

10

20

40

500×400

14

28

50

7

14

28

12

24

48

500×500

14

28

50

7

14

28

12

24

48

800×600

18

35

60

9

18

35

14

28

55

1000×800

25

50

70

12

24

45

18

35

70
