检验平板接触斑点可检验平板局部畸变-

时间：2020-03-16 01:08:06　作者：admin　点击： 次

 检验平板适用于各种检验工作，精密测量用的基准平面;用于机床机械检验测量基准;检查零件的尺寸精度或形为偏差，并作紧密划线，在机械制造中也是不可缺少的基本工具。

  检验平板应采用优质细密的灰口铸铁或合金铸铁等材料制造，其工作面硬度应为170~220HB。

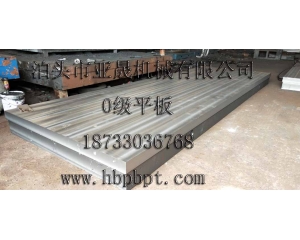

 检验平板精度:按国家标准计量检定规程执行，分别为0，1，2，3级四个级别。(旧标准为五个级别)。检验平板表面质量检验:用涂色发检验。0级1级平板在每边为25毫米平方的范围内不少于25点，2级不少于20点，3级不少于12点。

 检验平板工作面通常应采用刮削工艺。对采用刮削加工的3级平板工作面，其表面粗糙度Ra最大允许值为5μm。

 检验平板规格(长×宽) 200mm×200mm-3000mm×6000mm

 检验平板接触斑点是指以平板或平尺作为理想平面，在其表面上涂上颜色(一般涂红丹粉)，然后将被测平面与其贴合，往返对研后，将被测平面取下，观察被测平面上附着颜点的分布情况和单位面积(25mm×25mm)着颜点的数目，来判断被检平面的合格性。这里说的颜点就是接触斑点。 接触斑点检验目的有二:一是控制被检平面的微观质量;二是防止被检平面有小范围的局部畸变。
