操作铸铁直角尺测量机床垂直度方法?

时间：2018-05-18 11:00:33　作者：admin　点击： 次

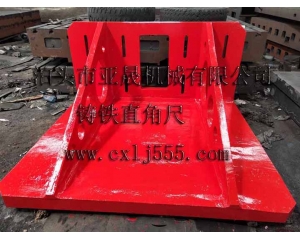

 测量车床垂直度检具一般采用铸铁方尺、铸铁直角尺、百分表、框式水平仪及光学仪器等。

　用铸铁直角尺与百分表检验垂直度。

  具体操作使用方法：

　车床床鞍上、下导轨的垂直度检验。在车床床身主轴箱安装面上卧放铸铁直角尺，将百分表固定在燕尾导轨的下滑座上，百分表测头顶在铸铁直角平尺与纵向导轨平行的工作面上，移动床鞍找正直角平尺。也就是以长导轨轨迹（纵向导轨）为测量基准。将中拖板装到床鞍燕尾导轨上，百分表固定在上平面上，百分表测头顶在铸铁直角平尺与纵向导轨垂直的工作面上，在燕尾导轨全长上移动中拖板，百分表的最大读数就是床鞍上、下导轨面的垂直度误差。若超过规定，应修刮床鞍与床身结合的下导轨面，到合格为止。
