亚晟机械数控机床垫铁型号和规格

时间:2011-12-12 11:19:27 作者:admin 点击: 次

防震垫铁
防震垫铁
三层调整垫铁
三层调整垫铁

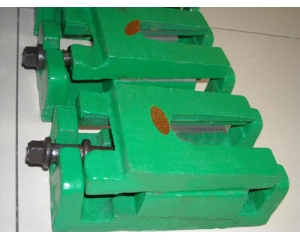

斜垫铁
斜垫铁
 一、数控机床垫铁型号和规格:
型号 每个最大承载
(kg)  A
(mm) B
(mm) C
(mm) D
(mm) 升降调节范围
SV78-100 300 75 43 φ100 M16 8
SV78-125 600 85 50 φ125 M18 10
SV78-165 1000 110 65 φ165 M20 12
SV78-210 1500 138 77 φ210 M24 15

二、数控机床垫铁选用方法:
按设备原有支承数,参照上表中每个垫铁最大承载量选用所需型号。例如C620车床,机床重量2280公斤,机床支承六点,则2280/6=363kg,若选用SV78-100型已超载,故应选用SV78-125型为适合。
三、数控机床垫铁作用方法:
安装机床的地甚平面可以量混凝土,也可以是木质的,要求平整结实。
安装时,旋出调节螺杆,将机床置于垫铁的负荷盘上,然后从上面旋入螺杆。
调整机床导轨水平,顺时针旋动时机床上升,反时针时机床下降,调好后压紧螺母。
垫铁在机床的安装区域内,如果地基平面的高度差超过本产品的调节范围时,可以在机床与负荷盘间增加垫片。
数控机床垫铁橡胶有蠕变现象,待经14天趋向稳定,故要求机床使用14天后再调整一次水平。

亚晟机械提供给您的:
◆ 机械设备减振安装。机械部件间减振连接。
◆ 高品质的减振产品
◆ 良好的衰减和隔离振动
◆ 良好的改善车间环境噪音
您可以得到的:
◆ 机床到位既可安装,立刻生产。
◆ 缩短安装周期,节省安装费用。
◆ 可使粗;精加工设备组成合理的生产单元,缩短工件周转路线,减少在制品工序周转过程的碰损率,降低生产费用。
◆ 可随时根据工艺;生产需求,调整机床位置,减少二次安装费用。
产品特点:能有效的衰减机器自身的振动,减少振动力外传,阻止振动传入。安装机床不需设置地脚螺栓与地面固定。节约安装费用,缩短安装周期。调节机床水平高度,范围大。
垫铁适用范围:金属加工机床,缎压机床、纺织、印刷机械、食品加工机、橡胶机械、电线、电缆机械、发电机及重型设备。
垫铁使用方法:将所需垫铁放入机床地脚孔下,穿入螺栓,旋至和承重盘接触实,然后进行机床水平调节(螺栓顺时针旋转,机床升起):调好机床水平后,旋紧螺母,固定水平状态。
