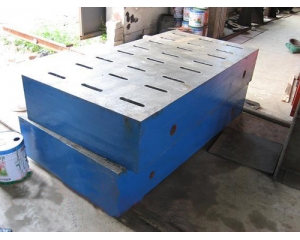

检验平板
亚晟机械检验平台,划线平台
 检验平板用途：适用于各种检验工作，精密测量用的基准平面；用于机床机械检验测量基准；检查零件的尺寸精度或形为偏差，并作紧密划线，在机械制造中也是不可缺少的基本工具。　　检验平板精度：按国家标准计量检定规程执行，分别为0，1，2，3级四个级别。
检验平板应采用优质细密的灰口铸铁或合金铸铁等材料制造，其工作面硬度应为170~220HB。
检验平板表面质量检验：用涂色发检验。0级1级平板在每边为25毫米平方的范围内不少於25点，2级不少於20点，3级不少於12点。
检验平板工作面通常应采用刮削工艺。对采用刮削加工的3级平板工作面，其表面粗糙度Ra最大允许值为5μm。
检验平板规格（长×宽) 200mm×200mm-3000mm×6000mm
 规格（长×宽）mm 精度等级   0 1 2 3
平面度公差(μm)
200×200 5 10 20.5
200×300 5.5 11 22
300×300 5.5 11 22
300×400 6 12 24
400×400 6.5 12.5 25
400×500 6.5 13 26 66
500×500 6.8 14 28 68
400×600 7 14 27.5 70
500×600 7 14.2 28.5 71
500×800 8 15.5 31 78
600×800 8 16 32 80
1000×750 9 18 36 90
1000×1000 10 20 40 97
1000×1200 10 20.5 41 103
1000×1500 11 22 45 112
2000×3000   37 74 184
2000×4000   44 88 219
检验平板是为生产车间或计量部门做精密测量用的基准平面；而划线平板是为生产中做划线用的基准平面。虽然这两种平板都是基准平面，但是它们的加工方法、平面精度、功能作用是不同的。专用于涂色法的检验平板工作面需刮研；其他用途的检验一板工作面需刮、磨或研；划线平板工作面剑光即可。由此可见，检验平板的平面精度高于划线平板
