检验平板用途：适用于各种检验工作，精密测量用的基准平面；用于机床机械检验测量基准；检查零件的尺寸精度或形为偏差，并作紧密划线，在机械制造中也是不可缺少的基本工具。。检验平板的详细技术参数：检验平板是为生产车间或计量部门做精密测量用的基准平面；而划线平板是为生产中做划线用的基准平面。

　　检验平板精度：按国家标准计量检定规程执行，分别为0，1，2，3级四个级别

　　检验平板应采用优质细密的灰口铸铁或合金铸铁等材料制造，其工作面硬度应为170~220HB。

　　检验平板表面质量检验：用涂色发检验。0级1级平板在每边为25毫米平方的范围内不少於25点，2级不少於20点，3级不少於12点。

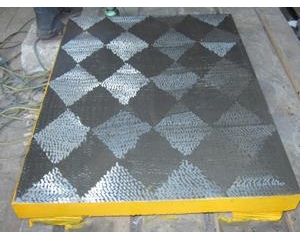

　　检验平板工作面通常应采用刮削工艺。对采用刮削加工的3级平板工作面，其表面粗糙度Ra最大允许值为5μm。

　　检验平板规格（长×宽) 200mm×200mm-3000mm×6000mm





规格（长×宽）mm	精度等级
0	1	2	3
平面度公差(μm)
200×200	5	10	20.5
200×300	5.5	11	22
300×300	5.5	11	22
300×400	6	12	24
400×400	6.5	12.5	25
400×500	6.5	13	26	66
500×500	6.8	14	28	68
400×600	7	14	27.5	70
500×600	7	14.2	28.5	71
500×800	8	15.5	31	78
600×800	8	16	32	80
1000×750	9	18	36	90
1000×1000	10	20	40	97
1000×1200	10	20.5	41	103
1000×1500	11	22	45	112
2000×3000		37	74	184
2000×4000		44	88	219

虽然这两种平板都是基准平面，但是它们的加工方法、平面精度、功能作用是不同的。专用于涂色法的检验平板工作面需刮研；其他用途的检验一板工作面需刮、磨或研；划线平板工作面剑光即可。由此可见，检验平板的平面精度高于划线平板。
