关于铸铁V型架的一些技术要求

时间:2012-08-02 08:14 作者:贾圣卫 点击:





铸铁V型架按JB/T8047-95标准制造,采用HT200材质,成对供应,主要用于精密轴类零件的检测、划线、定仪及机械加工中的装夹。
铸铁V型架主要用来安放轴、套筒、圆盘等圆形工件,以便找出中心线与划出中心线。一般铸铁V型架都是一副两块,两块的平面与V型槽都是在一次安装中磨出的。

铸铁V型架的尺寸相互表面间的平行度,垂直度误差在0.01毫米之内,V型铁V型槽的中心线必需在V型架的对称平面内并与底面平行,同心度,平行度的误差也在0.01毫米之内,V型槽半角误差在±30~±1范围内。
铸铁V型架的承载要求:铸铁V型架的承载是指V型架单位面积承受的重量后,V型架的变形挠度。为了便于理解,我们可以看作V型架放好工件后,在不影响正常使用的情况下,V型架所能够承受的压力。比如:2000mm×4000mm的V型架可以放置重量为64吨的工件,这样V型架的承载,我们可以根据V型架的技术要求本着以最低的成本达到最好的设计效果。

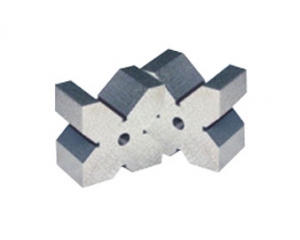

铸铁V型架的标准:按国家GB4972-85标准制造,一般都成对供应,是一个四棱体,四个工作面上或四个尺寸不同的90度的槽。主要适用于轴类零件的检验和划线。
