电机试验台的制造及精度要求

电机试验台的制造及精度要求的简介

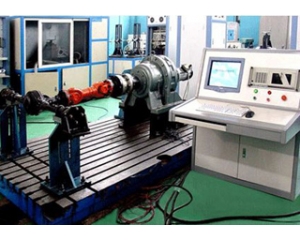

电机试验台又名铸铁试验平板,试验平台，是用于各种机械及其他产品的试验、拼接、工件检测或划线的平面基准量具。使用时应避免振动。
试验平板按JB/T7974-1999标准制造，产品制成筋板式和箱体式，工作面有长方形、正方形或圆形，材料HT200-300，QT400-600，ZG15-45。试验平板的工作面采用刮研工艺，工作面上可加工V形、T形、U形槽、燕尾槽、圆孔、长孔等。试验平板上面的孔或T型槽，用来固定工件，和清理加工时产生的铁屑或放以固定销，也可以设计成平面，安装就调至水平板、负荷均匀分布于各支点上，环境温度（20±5）℃，
试验平板0级、1级平板在每边为25mm平方的范围内不少于25点： 2级平板在每边为25mm平方的范围内不少于20点： 3级平板在每边为25mm平方的范围内不少于12点。
电机试验台的规格：①100mm×200mm---400mm×400mm（本规格适用于研磨压砂平板）精度为0级、1级、2级；②400mm×600mm----1500mm×2500mm（本规格适用于人工刮研平板）精度为1级、2级、3级；试验平板：③1500mm×3000mm---2000mm×3000mm（本规格适用于人工刮研平板）精度为2级、3级、精刨；板④2000mm×4000mm---3000mm×10000mm/4000mm×8000mm精度为3级和精刨
