V型架的用途与精度误差

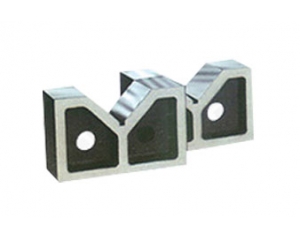

V型架适用于精密轴类零部件的检测，划线，定位等用途。是平台测量中的重要辅助工具。材质：铸铁材质或大理石材质精度等级：分为高精度，普通精度两种。

V型架主要用来安放轴，套筒，圆盘等圆形工件，以便找中心线与划出中心线。一般V型架都是一副两块，两块的平面与V型槽都是在一次制造中磨制或者刮研而成的。精密V型架的尺寸相互表面间的平行度，垂直度误差在0.01毫米之内，V型槽的中心线必需在V型架的对称平面内并与底面平行，同心度，平行度的误差也在0.01毫米之内，V型槽半角误差在±30～±1范围内。精密V型架也可作方箱使用，带有夹持工具的V型架，可以把圆柱形工件牢固的夹持在V型架上，翻转到各个位置划线

单口铁按JB/T8047-95标准制造，采用HT200材质，成对供应，主要用于精密轴类零件的检测、划线、定仪及机械加工中的装夹。


规格（mm）

V型槽对底面平行度

V型槽对侧面平行度

V型槽对两侧面对称度

精度等级um

1

2

1

2

1

2

100×65×40

10

20

10

20

20

40

150×85×60

15

25

15

25

30

50

200×140×100

15

25

15

25

30

52

250×165×125

18

28

18

28

35

60

320×200×150

20

30

20

30

40

60

460×200×150

20

30

20

30

40

60

800×400×300

25

40

25

40

50

70

1000×500×400

30

50

30

50

60

80
