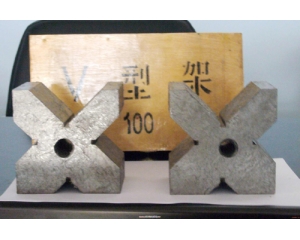

晨鑫机械 铸铁V型架
V型架V型架的规格介绍
V型架适用于精密轴类零部件的检测，划线，定位等用途。 　　是平台测量中的重要辅助工具。 　　材质：铸铁材质或大理石材质 　　精度等级：分为高精度，普通精度两种。 　　: 　　一、V型铁按JB/T8047-95标准制造，也称为V型架，常用的有三口V型铁，单口V型铁和五口V型铁。V型铁采用优质HT200-250材质，成对供应，主要用于精密轴类零件的检测、划线、定仪及机械加工中的装夹。 　　二、V型架精度：分为1级、2级、3级。 　　三、V型架主要用来安放轴，套筒，圆盘等圆形工件，以便找中心线与划出中心线。一般V型架都是一副两块，两块的平面与V型槽都是在一次安装中磨出的。精密V型架的尺寸相互表面间的平行度，垂直度误差在0.01毫米之内，V型槽的中心线必需在V型架的对称平面内并与底面平行，同心度，平行度的误差也在0.01毫米之内，V型槽半角误差在±30~±1范围内。精密V型架也可做划线，带有夹持弓架的V型架，可以把圆柱形工件牢固的夹持在V型架上，翻转到各个位置划线。
